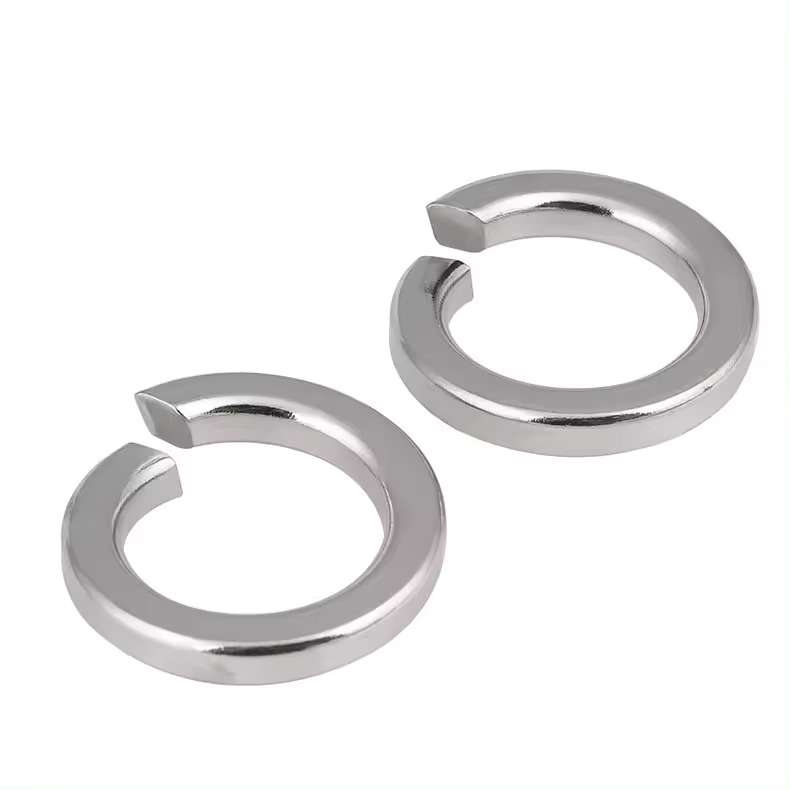

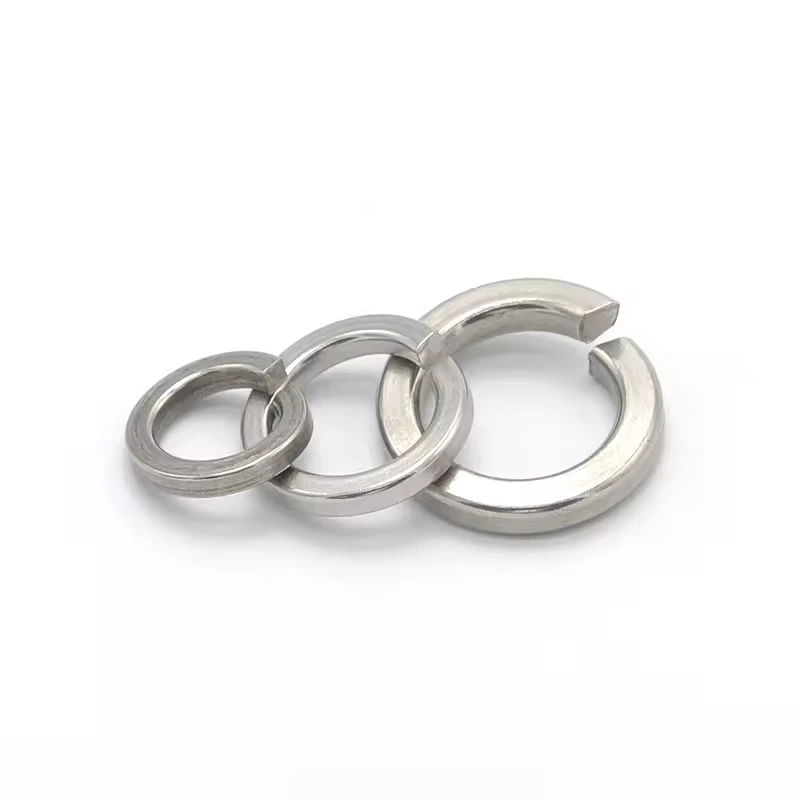

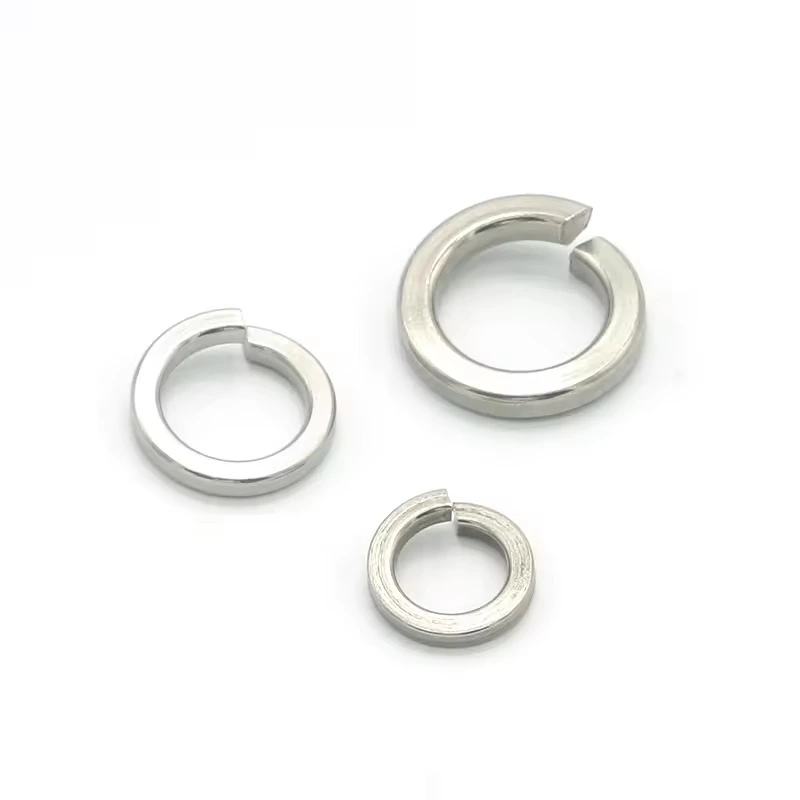

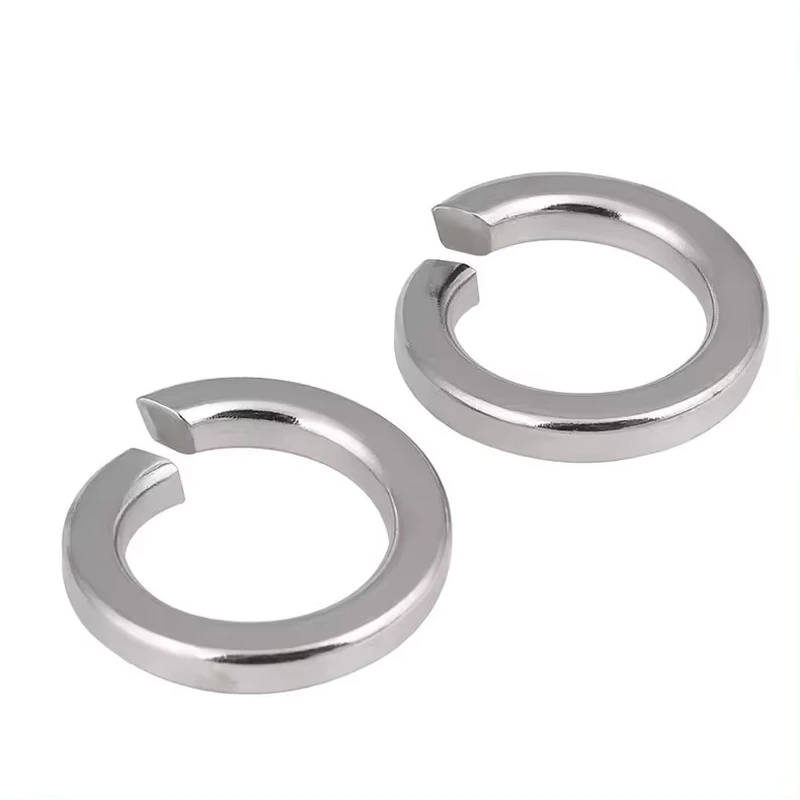

anilha de pressão em aço inoxidável ss316 din127

Nome	Anilha de pressão SS316 DIN127 em aço inoxidável
Local de Origem	Wuxi, Jiangsu, China
Tamanho	M5-M100 ou não standard conforme pedido e design
Terminar	liso, zincado, óxido negro, galv.et por imersão a quente
Material	aço inoxidável
Padrão	DIN
Fora dos padrões	OEM está disponível, de acordo com o desenho ou amostras
Amostras	As amostras são gratuitas.
Pacote	A granel em caixas mestras, depois em paletes ou de acordo com as necessidades do cliente.
Pagamento	T/T ou L/C

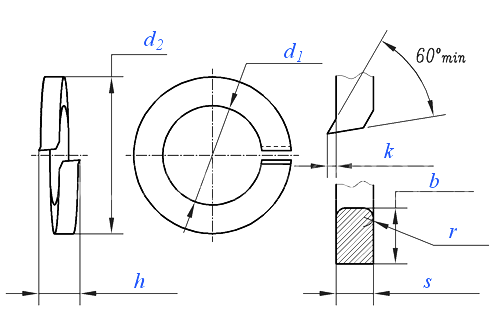

DIN 127 (A)
Tamanho	d1		d2	b			é			h		k	R	por 1000 unidades ≈ kg	Para diâmetro nominal da rosca
Tamanho	min	máx.	máx.	Tamanho nominal	máx.	min	Tamanho nominal	máx.	min	min	máx.	k	R	por 1000 unidades ≈ kg	Para diâmetro nominal da rosca
Φ3	3.1	3.4	6.2	1.3	1.4	1.2	0,8	0,9	0,7	1,9	2.1	0,15	0,2	0,11	3
Φ3,5	3.6	3.9	6.7	1.3	1.4	1.2	0,8	0,9	0,7	1,9	2.2	0,15	0,2	0,12	3.5
Φ4	4.1	4.4	7.6	1,5	1.6	1.4	0,9	1	0,8	2.1	2,5	0,15	0,2	0,18	4
Φ5	5.1	5.4	9.2	1,8	1,9	1.7	1.2	1.3	1.1	2.7	3.2	0,15	0,2	0,36	5
Φ6	6.1	6,5	11.8	2,5	2,65	2,35	1.6	1.7	1,5	3.6	4.2	0,2	0,3	0,83	6
Φ7	7.1	7,5	12,8	2,5	2,65	2,35	1.6	1.7	1,5	3.6	4.2	0,2	0,3	0,93	7
Φ8	8.1	8,5	14,8	3	3.15	2,85	2	2.1	1,9	4.6	5.4	0,3	0,5	1.6	8
Φ10	10.2	10.7	18.1	3.5	3.7	3.3	2.2	2,35	2.05	5	5.9	0,3	0,5	2,53	10
Φ12	12.2	12,7	21.1	4	4.2	3.8	2,5	2,65	2,35	5.8	6.8	0,4	1	3,82	12
Φ14	14.2	14,7	24.1	4,5	4.7	4.3	3	3.15	2,85	6.8	8	0,4	1	6.01	14
Φ16	16.2	17	27.4	5	5.2	4.8	3.5	3.7	3.3	7,8	9.2	0,4	1	8,91	16
Φ18	18.2	19	29,4	5	5.2	4.8	3.5	3.7	3.3	7,8	9.2	0,4	1	9,73	18
Φ20	20.2	21.2	33,6	6	6.2	5.8	4	4.2	3.8	8.8	10.4	0,4	1	15.2	20
Φ22	22,5	23,5	35,9	6	6.2	5.8	4	4.2	3.8	8.8	10.4	0,4	1	16,5	22
Φ24	24,5	25,5	40	7	7h25	6,75	5	5.2	4.8	11	13	0,5	1.6	26.2	24
Φ27	27,5	28,5	43	7	7h25	6,75	5	5.2	4.8	11	13	0,5	1.6	28,7	27
